| 品牌 | 恩源 | 產地 | 國產 |
|---|---|---|---|
| 加工定制 | 是 |
一、產品特點

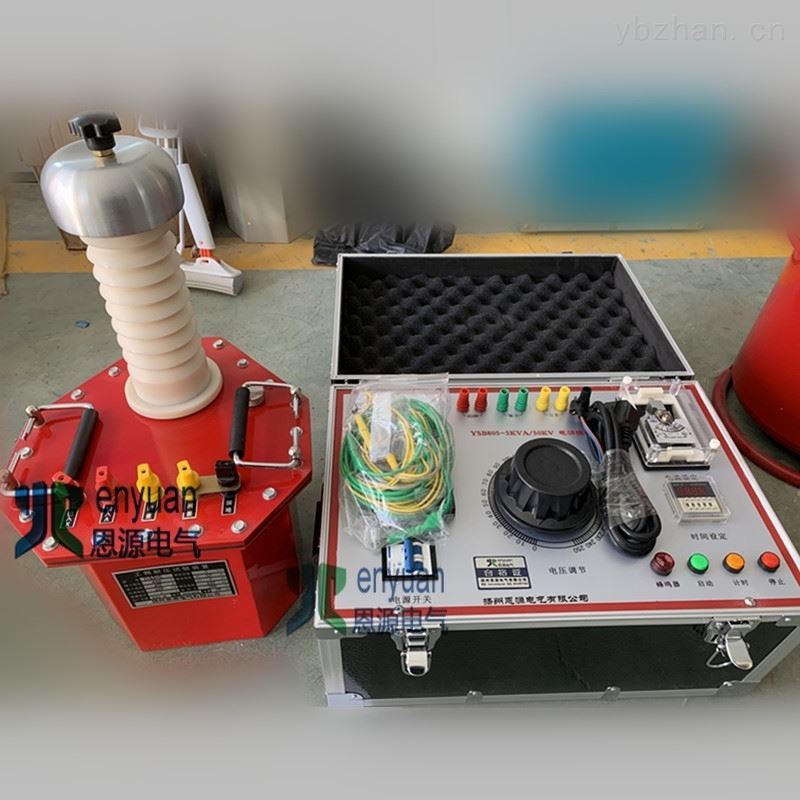

1.YSB805輕型交直流耐壓裝置絕緣結構方面，根據變壓器油“距離效應"原理，采用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。
2.解決了TDM系列變壓器的滲漏油問題，由于TDM系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆．短路桿和串激桿等功用外，還相當于變壓器儲油器。
3.YSB805輕型交直流耐壓裝置采用金屬固定引線和均壓，從而消除了放電現象。
4.漬箱結構緊湊，外觀新穎，體積小、重量輕。
5.鐵芯為單框芯式，使用DQ型，0.30mm冷軋取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒、多層塔式結構。
二、技術指標
輸入電壓 0－200V 輸入電流 25A
額定高壓 AC: 0－50Kv DC:0-70KV
輸出電流 100mA
額定容量 5kVA
三、使用說明
1.按接線示意圖接好工作線，必須注意，使用該試驗變壓器時必須將“高壓尾"可靠接地。 接通電源前，須先將操作箱（臺）調壓器調至零位。電源接通后，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電等待升壓。
2.以1.5-2KV/S的速度沿順時針方向均勻旋轉調壓器手柄升壓，并密切注意儀表指示及被試品情況，當泄露電流過大或被試品擊穿時，過流保護繼電器會迅速切斷電源。
3.試驗完畢，應勻速將調壓器調至零位。
4.如試驗中發現電壓表指針擺動大，電流表指示數值急劇增加，或被試品冒煙、跳弧、有焦位和異常響聲時,應立即降壓、切斷電源、檢查原因。
5.用YD系列產品作直流試驗時，須將高壓套管里的硅堆短路桿（D）和串激抽頭接線桿（C）旋松抽出，并用干凈的絕緣紙包好。作完直流試驗后作交流電壓試驗時,必須旋入兩短路桿。
6.直流試驗時應加限流電阻和濾波電容，以防損壞硅堆。
7.環境;溫度過高時，套管頂部可能有少量油溢出，系正常現象。當直流試驗時，若在套管的內壁出現明顯電暈，一般為少油現象，此時應取出短路桿，從其孔內用注射器予以補注合格的25＃變壓器油。
8.試驗變壓器串激使用時，必須注意操作箱的輸出端（A）、（X）與*臺試驗變壓器輸出端(a)、(x)相應，*臺試驗變壓器的輸出端（A、X）與第二臺JT1上的試驗變壓器輸入端(a)、(x)相應聯接外，其殼體應與初級變壓器輸入相聯，第三臺JT2上的試驗變壓器輸入端(a)、(x)與第二臺JT1上的試驗變壓器套管頂部輸出端（A）、（X）相聯。
